Tule- ja plahvatusohtlike lenduvate gaasidega tootmistsehhides, nagu keemia-, farmaatsia-, liitiumaku-, tindi- ja pinnakattetööstuses, on tavalised vesijahutid tõsised potentsiaalsed ohutusriskid. Vesijahutusega plahvatuskindlad jahutid on spetsiaalsed jahutusseadmed, mis on loodud spetsiaalselt ohtlike töötingimuste jaoks.
Tavaliste vesijahutusega jahutite mootorid ja elektrilised juhtkarbid vastavad vaid põhilistele tolmu- ja veekindlatele standarditele. Seadme käivitamisel, seiskamisel või lühises tekkivad elektrisädemed võivad kergesti süttida tuleohtlikud aurud, nagu atsetoon, alkohol ja elektrolüüdid töökodades. Seevastu plahvatuskindlate vesijahutusega jahutite kõik pinge all olevad elektrilised komponendid läbivad tulekindla tihendi modifikatsiooni.

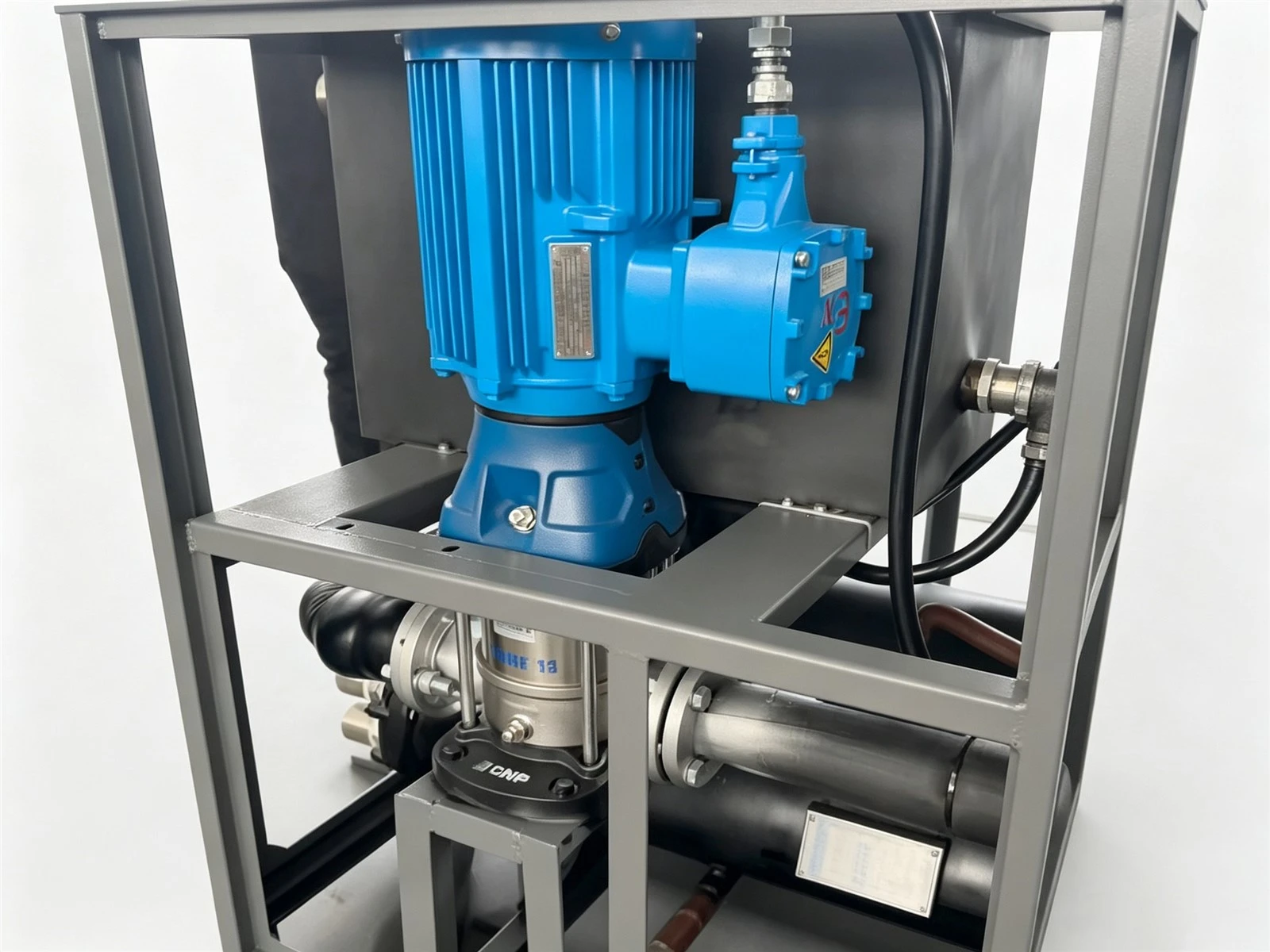

Plahvatuskindel pumbakomplekti mootor
Seadmete veeringluspump ja määrdeõlipump on varustatud paksendatud leegikindlate siniste plahvatuskindlate mootoritega. Kest läbib täpse tihenduse ja lihvimise, mis võib blokeerida sädemete ja sees tekkivate kõrgete temperatuuride väljalekkimise. Mootorite ja õlipumpade kaablite väljalaskeavadele paigaldatakse plahvatuskindlad tihendusühendused, et vältida tuleohtlike gaaside imbumist mootoritesse piki kaableid. Kuigi alumise vee tsirkulatsioonipumba hüdrokonstruktsioon on identne tavaliste veepumpade omaga, peab selle käitav mootor olema ka plahvatuskindel, et kõrvaldada toiteallika süüteallikad.
Ex plahvatuskindel elektriline juhtkapp
Kapp on tähistatud plahvatuskindla sildiga "Ex" ja see toimib kogu varustuse põhijuhtimisseadmena. See on valmistatud paksendatud terasplaatidest ja kapi ukse ühenduspind toimib tulekindla tihenduspinnana. Isegi kui lühised põhjustavad sädemeid kapisiseste kontaktoritest või juhtmestikust, jäävad kapi korpusesse lõhkelained ja elektrikaared. Puutetundlik ekraan ja juhtnupud on varustatud kahekihilise suletud plahvatuskindla töötlusega ning plahvatuskindlad kaablitihendid on paigaldatud kaabli sisend- ja väljalaskeavadesse. Kapile on kinnitatud ametlik plahvatuskindla kvalifikatsiooniga tüübisilt, samas kui tavalistel veejahutite elektrilistel juhtkappidel ei ole plahvatuskindlaid konstruktsioone ega vastavussertifikaate. Kõik sisemised kaitselülitid, releed ja temperatuuri juhtmoodulid on spetsiaalsed plahvatuskindlad komponendid.
Külmiku põhiseadme põhikomponentide plahvatuskindel uuendamine
Seade kasutab vesijahutuseks mõeldud kesta ja toruga kondensaatorit ja poolhermeetiline kolbkompressor. Selle soojusvahetuse põhimõte on kooskõlas tavaliste vesijahutusega seadmete omaga, kuid põhikomponentide jaoks on rakendatud plahvatuskindel kohandus:
Kompressor on varustatud sõltumatu plahvatuskindla juhtmestikuga, et isoleerida mootori pingestamise ajal tekkivad elektrikaared; kõik temperatuuri ja rõhu jälgimise sondid asendatakse plahvatuskindlate saatjatega ning solenoidklapi poolid on varustatud tulekindlate korpustega; torujuhtmed on mähitud leegiaeglustavate soojusisolatsioonikihtidega, et vältida põleva keskkonna kokkupuudet kõrge temperatuuriga torujuhtmetega. Samal ajal kasutatakse torujuhtme äärikute jaoks metallist tihendustihendeid, et vähendada oluliselt külmutusagensi ja sekundaarse jahutusvedeliku lekke ohtu.
